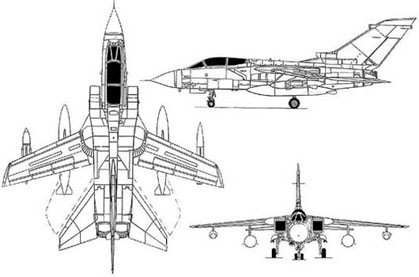

Tornado ECR trittico

Riferito a
Panavia Tornado IT-ECR

Costruttore
Consorzio internazionale PANAVIA

Funzione primaria
Aereo d'attacco SEAD

Equipaggio
Due: pilota e navigatore

Dimensioni
Lunghezza : 16,72 m

Apertura alare : da 8,6 a 13,91 m

Altezza : 5,95 m

Superficie alare : da 26,6 a 30 mq

Pesi
A vuoto : circa 14.000 kg

Massimo al decollo : 27.215 kg

Propulsione
2 turbofan Turbo Union (Rolls Royce) RB199-34R-103, da 4.400 kg ciascuno di spinta max a secco e 7.700 kg di spinta max con post-bruciatore.

Carburante interno : 5.842 litri (4.660 kg)

Rifornimento in volo : si, sistema a sonda retrattile e imbuto.

Prestazioni
Velocità max ad alta quota : Mach 2,2

Velocità max sul livello del mare : Mach 1,2

Velocità max con carichi esterni : Mach 0,92

Quota operativa massima : oltre 15.000 m

Velocità di salita : 9.150 m di quota in 120 secondi dal rilascio dei freni

G limit : +7,5 G

Autonomia max : 3.890 km di trasferimento con 4 serbatoi esterni

Raggio d'azione operativo : 1.450 km circa in missione SEAD.

Avionica

  • Radar multi-modale Raytheon (Texas Instruments), con funzione TFR e ground mapping
  • Sistema di navigazione inerziale tipo FIN serie 1010 integrato con GPS
  • FLIR
  • Sistema integrato ESM/RWR/ECM Elettronica
  • Pod ECM/Chaff/Flares tipo BOZ

Armamento
3 punti d'aggancio in fusoliera (tutti bagnati) e 4 punti d'aggancio subalari, di cui gli interni bagnati.
Carico bellico massimo esterno: 9.000 kg (teorico).

La configurazione standard in missione SEAD è costituita da 2 missili HARM, 2 serbatoi esterni, 2 missili Sidewinder per autodifesa e due POD ECM.
