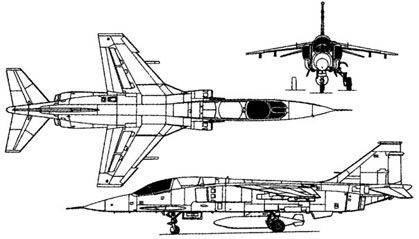

Mitsubishi F-1 trittico

Riferito a
F-1

Costruttore
Mitsubishi (Giappone)

Funzione primaria
Aereo d'attacco

Equipaggio
Uno

Dimensioni
Lunghezza : 17,86 m

Apertura alare : 7,88 m

Altezza : 4,39 m

Superficie alare : 21,17 mq

Pesi
A vuoto : 6.350 kg

Massimo al decollo : 12.800 kg

Propulsione
Due turbofan Ishikawajima–Harisma TF40-IHI-801 (Adour Mk.801A) ciascuno da 2.320 kg/s di spinta a secco e 3.310 kg/s con postbruciatore.

Carburante interno : 3.820 litri

Rifornimento in volo : no

Prestazioni
Velocità max : Mach 1,6 a 11.000 m

Quota operativa massima : oltre 15.000 m

Velocità di salita iniziale : 177 m/s; 12.000 m in 2 min

Raggio d'azione : 555 km Hi-Lo-Hi con 2 missili antinave e serbatoi esterni.

Autonomia max: 2.600 km con serbatoi esterni

Avionica

  • Radar principale J/AWG-12
  • Sistema di navigazione INS J/ASN-1
  • Sistema RWR J/APR-3
  • Sistema controllo del tiro J/ASQ-1
  • Strike camera

Armamento
1 cannone interno Vulcan da 20 mm con 750 colpi, 2 slitte alle wingtip per missili aria-aria classe Sidewinder, 4 punti d’attacco subalari (di cui bagnati) e 1 punto d’attacco bagnato centrale di fusoliera, con una capacità complessiva di 2.720 kg di carico bellico.

Configurazioni di armamento tipiche: 2 missili antinave ASM-1 (o ASM-2) e 1 serbatoio esterno centrale; 8 bombe da 500 libbre e 1 serbatoio esterno.
