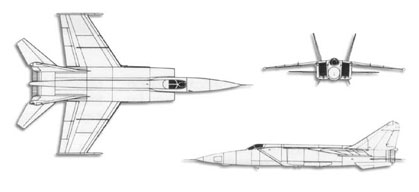

MiG-25 Foxbat trittico

Riferito a
MiG-25PD Foxbat F; MiG-25RB Foxbat D

Costruttore
Mikoyan Gurevich

Funzione primaria
Caccia intercettore (PD); ricognitore strategico (RB)

Equipaggio
Uno

Dimensioni
Lunghezza : 23,82 m (PD); 21,55 m (RB)

Apertura alare : 14,02 m (PD); 13,42 m (RB)

Altezza : 6,1 m (PD); 6,5 m (RB)

Superficie alare : 61,52 mq

Pesi
A vuoto : 20.000 kg (PD); 19.000 kg (RB)

Massimo al decollo : 36.720 kg (PD); 41.200 kg (RB)

Propulsione
Due turbojet Tumansky (Soyuz) R-15-D-300 da 8.800 kg/s di spinta a secco ciascuno e 11.200 kg/s di spinta max con postbruciatore ciascuno.

Carburante interno : 17.660 litri

Rifornimento in volo : no

Prestazioni
Velocità max : Mach 2,83 a 11.000 m; Mach 1,0 sul livello del mare

Quota operativa massima : oltre 22.000 m

Velocità di salita iniziale : 208 m/s (250 m/s in config. alleggerita)

G limit : normale +4,5 G; massimo strutturale +6,75 G

Autonomia max : 2.400 km con serbatoio esterno centrale e velocità subsonica ad alta quota.

Autonomia operativa : 1.650 km con volo a quote di oltre 20.000 m e oltre Mach 2.

Avionica

  • Radar RP-25M Saphir 25 (“Foxfire”) con capacità look down/shoot down
  • IRST TP-26
  • Sistema di navigazione INS Polyot
  • Sistema RWR Sirena-3M
  • La versione da ricognizione monta un set di macchine fotografiche Zenit e due antenne ELINT al posto del radar e dell'IRST.

Armamento
1 punto d'attacco centrale per un serbatoio sganciabile da 5.300 litri. 4 punti d'attacco subalari per carichi bellici (solo due sulla versione da ricognizione).

La versione PD trasporta tipicamente 2 missili aria-aria R-40 (AA-6 Acrid) a guida SARH e 2 missili dello stesso modello a guida IR. In alternativa possono essere montati missili AA-7 Apex, AA-8 Aphid e AA-11 Archer.
La versione RB può trasportare un massimo di 6 bombe FAB-500 in fusoliera (rinunciando al serbatoio esterno) e 4 bombe FAB-500 ai piloni subalari. La versione BM può portare un massimo di 4 missili Kh-58 (AS-11 Kilter) antiradar.
