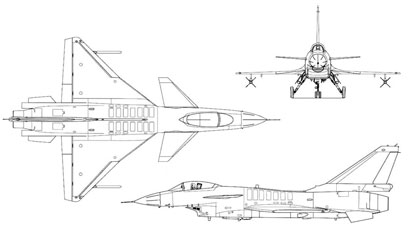

J-10 trittico

Riferito a
J-10A

Costruttore
Chengdu Aircraft Industry

Funzione primaria
Caccia multiruolo

Equipaggio
Uno

Dimensioni
Lunghezza : 15,5 m compresa la sonda

Apertura alare : 9,7 m

Altezza : 4,8 m

Superficie alare : 39 mq

Pesi
A vuoto : 9.000 kg circa

Massimo al decollo : oltre 19.000 kg

Propulsione
Un turbofan Saturn-Lyulka AL-31FN da circa 8.000 kg/s di spinta max a secco e 12.500 kg/s di spinta max con postbruciatore.

Carburante interno : 5.000 litri

Rifornimento in volo : si, con sonda fissa removibile.

Prestazioni
Velocità max in quota : circa Mach 2

Velocità max sul livello del mare : oltre Mach 1

Quota operativa massima : oltre 18.000 m

Velocità di salita iniziale : circa 250 m/s

Raggio d'azione in combattimento : 550 km

Autonomia : circa 3.000 km

STR (rateo di virata max sostenuto) : oltre 18°/s

ITR (rateo di virata max istantaneo) : oltre 26°/s

G Limit : +9/-3 G

Avionica

  • Radar multifunzione KLJ-10
  • Casco HMS
  • Sistema RWR
  • Sistema di controllo FBW
  • Predisposizione per due pod di navigazione e attacco con sistemi TV/FLIR e illuminazione laser

Armamento
Un cannone da 23 mm.

6 punti d’attacco subalari, di cui i due interni bagnati, e 5 punti di attacco in fusoliera, di cui quello centrale bagnato, per un totale di circa 4.500 kg di carichi bellici esterni.

L’armamento aria-aria tipico è costituito da due missili a guida radar passiva classe PL-11 o a guida radar attiva classe PL-12 e due missili a corto raggio a guida infrarossa classe PL-8.
In missioni aria-superficie il velivolo può montare due pod di navigazione e attacco in appositi agganci in fusoliera e trasportare varie combinazioni di bombe a guida laser e missili aria-superficie, anti-radar e anti-nave.
