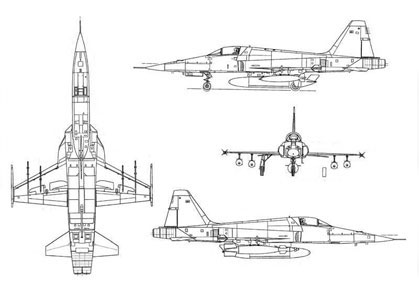

F-5 Tiger II trittico

Riferito a
F-5 E

Costruttore
Northrop

Funzione primaria
Caccia leggero multiruolo

Equipaggio
Uno

Dimensioni
Lunghezza : 14,69 m

Apertura alare : 8,13 m

Altezza : 4,08 m

Superficie alare : 17,28 mq

Pesi
A vuoto : 4.400 kg

Massimo al decollo : 11.200 kg

Propulsione
Due turbojet General Electric GE-J85-21A da 1.580 kg/s di spinta a secco ciascuno e 2.250 kg/s di spinta ciascuno con postbruciatore.

Carburante interno : 3.070 litri

Rifornimento in volo : predisposizione per una sonda fissa, amovibile.

Prestazioni
Velocità max : Mach 1,63 a 11.000 m; Mach 1,03 sul livello del mare

Velocità max con due missili Sidewinder : Mach 1,5 a 11.000 m

Velocità max senza uso di postbruciatore : Mach 0,98 a 11.000 m

Quota operativa massima : 15.600 m

Velocità di salita iniziale : 175 m/s

G limit : +7,3 / -3 G

Rateo di virata massima sostenuto (STR) : 10 gradi/sec

Autonomia max : 2.400 km con 2 missili Sidewinder e serbatoi esterni.

Avionica

  • Radar Emerson Electric AN/APQ-159
  • Sistema di tiro aria-aria/aria-terra AN/ASG-31
  • Sistema di navigazione INS Litton LN-33 (opzionale, ma largamente adottato)
  • Sistema di allarme radar Itek ALR-46 (opzionale)
  • Dispenser chaff/flare Tracor AN/ALE-29 (opzionale)

Armamento
Due cannoni Pontiac (Colt) M-39A2 da 20mm con 280 colpi per arma;

2 missili aria-aria a corto raggio AIM-9 Sidewinder alle estremità alari (wingtips);
1 punto di aggancio centrale “bagnato” e 4 subalari (di cui quelli interni “bagnati”) per un carico utile massimo di circa 3.000 kg tra bombe, lanciarazzi e serbatoi esterni.

La configurazione tipica aria-aria è data dai due Sidewinder alle wingtips e da uno a tre serbatoi ausiliari.
Nelle missioni aria-terra oltre ai due Sidewinder per l'autodifesa, al  pilone centrale può essere agganciata una singola bomba Mk.84 da 1.000 kg, mentre a ciascuno dei 4 piloni subalari può essere agganciata una bomba Mk.82 da 250 kg o un pod lanciarazzi LAU-3A o una bomba cluster tipo CBU-24. Alcuni utenti utilizzano sui Tiger anche missili Maverick e bombe a guida laser.
