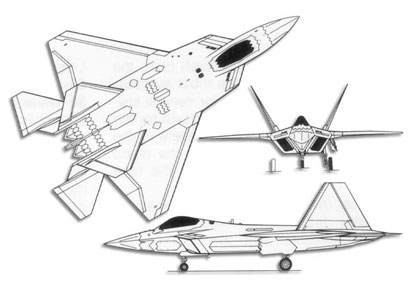

F-22 Raptor trittico

Riferito a
F-22A Raptor

Costruttore
Lockheed Martin

Funzione primaria
Caccia da superiorità aerea

Equipaggio
Uno

Dimensioni
Lunghezza : 18,92 m

Apertura alare : 13,56 m

Altezza : 5,08 m

Superficie alare : 78 mq

Pesi
A vuoto : 14.500 kg

Normale al decollo : 27.000 kg circa

Massimo al decollo : 36.000 kg circa

Propulsione
2 turbofan Pratt & Whitney F119-PW-100 con controllo vettoriale della spinta, ciascuno nella classe degli 11.000 kg di spinta a secco e 16.000 kg con postbruciatore (valori indicativi).

Carburante interno : 13.000 litri (10.500 kg) circa

Rifornimento in volo : si, sistema ad asta rigida.

Prestazioni
Velocità max : oltre Mach 2 (è ormai indicata in Mach 2,2 e alle prove ha raggiunto Mach 2,42)ad alta quota con postbruciatori; Mach 1,2 a livello del mare.

Supercruise : oltre Mach 1,6 a 9.150 m

Quota operativa massima : oltre 18.500 m

Velocità di salita : oltre 200 m/s sostenuti

G limit : +9,5 / -3 G

Rateo di virata massima sostenuto (STR) : oltre 20 gradi/s

Rateo di virata massima istantaneo (ITR) : oltre 30 gradi/s

Autonomia di trasferimento : oltre 3.200 km

Raggio d'azione : 760 km operativo aria-aria subsonico + supersonico.

Avionica

  • Radar AN/APG-77 con tecnologia AESA
  • Sistema di navigazione INS Litton LN-100F integrato laser/GPS
  • Sistema integrato di protezione elettronica ALR-94
  • Sistema di data link e comunicazione integrato CNI-IFDL-JTIDS
  • Sistema di puntamento integrato nel casco JHCMS (compatibile)

Armamento
Un cannone interno M61A2 Vulcan da 20mm con 480 colpi.

1 stiva centrale per missili AIM-120 Slammer e bombe intelligenti;
2 stive laterali ciascuna con un missile AIM-9M/X Sidewinder.

La configurazione aria-aria standard prevede 6 missili AIM-120C Slammer e 2 AIM-9M/X Sidewinder.
La configurazione da strike prevede 2 bombe GBU-32 JDAM da 450 kg, 2 missili Slammer e 2 missili Sidewinder.
A partire dal 2006 sull'F-22 vengono integrate le nuove bombe GBU-39 SDB da 130 kg che possono essere trasportate in 8 esemplari al posto delle 2 GBU-32.

Il Raptor può montare 4 piloni subalari, ciascuno della capacità di ben 2.300 kg, utilizzabili sia per serbatoi ausiliari di carburante che per armi aria-terra e aria-aria, ma questa capacità è raramente  utilizzata.
