SABRE ITALIANI


vecio72
 Share

Recommended Posts

Ciao a tutti del forum!!mi sono appena iscritto con la speranza che mi possiate aiutare.In pratica sto cercando di realizzare un F86 sabre dell'AMI in scala 32 partendo dalla scatola della italeri!!il problema è che non riesco a reperire documentazione sui sabre italiani,ovvero quelo che piu'mi interessa è sapere di che colore avessero gli interni,il seggiolino,il pozzetto dei carrelli e degli aerofreni!!ci sono pareri contrastanti in quanto i sabre italiani erano di provenienza RCAF E RAF che adottavano colorazioni diverse rispetto ai sabre USA!!spero mi possiate aiutare perchè non mi va di fare un modello di fantasia,la mia idea è quella di realizzare un esemplare di base a cameri nel 58'con colorazione in verde scuro,grigio e blu per le sup.inferiori!!!ringrazio a tutti quelli che mi possono aiutare in questo mio progetto!!!

Saluti,



Delfo

Link to comment
Share on other sites

allora....... ti posso aiutare; avevo già affrontato questo dilemma....e ; sono stato al museo dell'aria a Rimini e ho visto un seggiolino di un f-86 AMI ed un f-86K...ecco quello che posso dire.................e che il seggiolino riportava la targhetta identificativa "canadair F-86E"







http://www.aerei-italiani.net/SchedeT/aereocanadairF86.htm









QUì ne trovi alcuni....con numero di serie e numero di velivolo ----------------> http://f-86.tripod.com/h.html



e quì ne trovi uno fatto come si deve....----------------> http://www.aereimilitari.org/forum/topic/13173-f86-f-canadair-cl-13-finito/



w quì come esempio per i dettagli ----------> http://www.primeportal.net/hangar/howard_mason/f-86f/index.php?Page=3

Edited by eugy78 Fishbed
Link to comment
Share on other sites

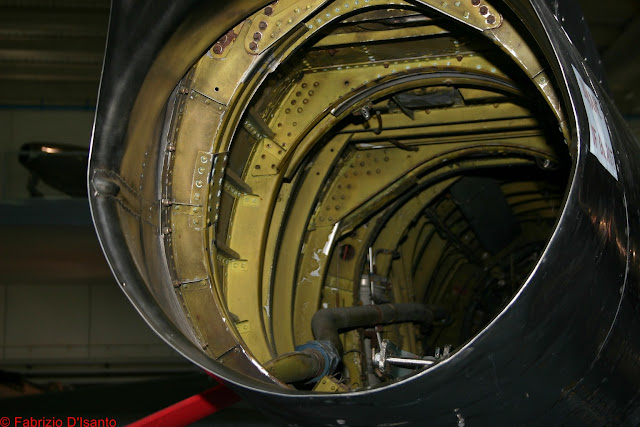

che io sappia un verdino chiaro tendente al giallo per i vani di servizio meccanica ; che comprende : aerofreni; vani carrelli; vano motore ; ali ....*per gli interni dei pannelli carrello erano in argento metal come il fondo dell'aereo

però alcuni avevano il vano aerofreni in grigio chiaro...



CANADAIR F-86E USAF




e grigio chiaro per la cabina e vani di servizio dell'avionica....... che comprende: vani cannone; cabina; stiva avionica (ce è subito dietro al seggiolino)























GUARDATI IL WALK AROUND canadair -------------> http://www.williammaloney.com/Aviation/VintageWingsOfCanada/CanadairSabre5F86/index.htm





i velivoli di produzione Canadair erano differenti da quelli prodotti dalla North American..(USAF) dove l'interno degli aerofreni è in rosso; l'interno del vano motore è in giallo verdastro (per capirsi tipo f-104) e la cabina è in grigio medio per i laterali; grigio scuro per la parte superiore; l'interno dei pannelli dei vani carrelli è in verde



NORTH AMERICAN F-86E USAF



GUARDATI IL WALK AROUND north american -----> http://ipmsnl.netfirms.com/walkarounds/CH-F86F/F86F-CH.html























Edited by eugy78 Fishbed
Link to comment
Share on other sites

Ciao,

mi inserisco anche su questo per dirti che, se non ti accontenti di quanto contenuto nella scatola, ci sono almeno un paio di kit aftermarket che posso suggerirti.



Il primo é quello della AMS Resin dedicato al cockpit che è decisamente migliore di quello "di serie".

Queste sono un paio di foto di quello che ho fatto io ma, se sei più bravo (e non non ci vuole molto) ti può venire anche meglio.




Mentre per i vani aerofreni ho usato il kit Aires


integrato con qulche pezzo di filo elettrico nero molto sottile.



Spero di esserti stato utile.

Alberto

Link to comment
Share on other sites




QUI' troverete TUTTI i modelli comprese le matricole.....di ogni versione e costruttore... compresi anche i "K" costruiti su licenza Fiat per Italia e Germania --------------> http://f-86.tripod.com/f86list.htm





QUI' troverete i colori; tavole dei colori veri accostati ai colori per modellismo; e anche come andavano verniciati internamente...TUTTI... ------------> http://f-86.tripod.com/colours333.html





QUI' troverete la cabina di un esemplare Tedesco sempre Canadair ----------------> http://f-86.tripod.com/cn1111.html





QUI' alcuni A.M.I. ---------------> http://www.asso4stormo.it/arc_03/arc_03_11/arc_03_11_05/text_03_11_05.htm









ho trovato.... una bibbia dell'F-86... http://f-86.tripod.com/index.html









http://it.wikipedia.org/wiki/North_American_F-86_Sabre

Edited by eugy78 Fishbed
Link to comment
Share on other sites

grazie mille per le innumerevoli informazioni!!!il dubbio sull'abitacolo rimane ancora...la canadair li produceva tutti neri di conseguenza pure l'italia li doveva avere neri!!il bello è che non c'è nessuna foto che sia realmente chiara ed esplicativa!!!a questo punto andro'di fantasia senno'non se cava un ragno dal buco!!!

Link to comment
Share on other sites

io ho chiesto a mio papà.....che era in AMI dal 1967 a 1997...e i sabre avevano la vasca in GRIGIO ANTRACITE SCURISSIMO...quasi nero... devo dire che è un lampo a ciel sereno...tanto è vero che lui si ricordava che se disgraziatamente ti cascava qualcosa di scuro...non la trovavi più...ecco il motivo che; poi negli altri aerei.. ha nno verniciato le vasche in grigio chiaro..



comunque segui le indicazioni di un aereo canadese ,per regolarti sui colori dehli interni e dei restanti pannelli....pertanto NON considerare ovviamente i NORTH AMERICAN :lol: che sono diversi...



F86%20Cavallino%20Rampante%20-%20Marco%20Baltieri%2010.JPGF+-+86+SABRE+COCKPIT++2-1.jpg02.jpg

Link to comment
Share on other sites

  • 2 weeks later...

bè..sia gli aerei "operativi" e sia gli aerei"acrobatici"..mantengono le stesse cose...a livello di colori delle parti tecniche ...pertanto è un SI :P

e si differenziano solo per piccoli accorgimenti tecnici ...come la rimozione dell'armamento; l'introduzione del sistema fumogeno...



(piccolo cenno tecnico OFF.TOPIC)

e da come sò...a partire dal G-91R fino ad oggi..gli aerei per prendere la diciture "PAN" subiscono dei ritocchi tecnici che; poi devono essere autorizzati ed omologati dalla casa costruttrice e dallo statomaggiore.....la variante della regolazione per la pedaliera (togliere i giochi dei tiranti) e la risposta della cloche (indurimento)...che è fatta su misura e richiesta specificatamebte dal pilota, che collabora direttamente con lo specialista. (Proprio per questi accorgimenti gli aerei della pan non sono uguali a quelli operativi; dopo l'iter acrobatico chein genere scade con la revisione -iran delle 1000 ore di volo-, gli aerei vengono in genere ri trasferiti presso i reparti operativi,e le modifiche vengono rimosse e ri portati allo standard)



questo dettaglio è mensionato ... in un bel film anni 70'... "Forza G"...Forza_G_MDF351.gif



andate dal: 3min e 25.. ---->

Edited by eugy78 Fishbed
Link to comment
Share on other sites

  • 2 weeks later...

io ho chiesto a mio papà.....che era in AMI dal 1967 a 1997...e i sabre avevano la vasca in GRIGIO ANTRACITE SCURISSIMO...quasi nero... devo dire che è un lampo a ciel sereno...tanto è vero che lui si ricordava che se disgraziatamente ti cascava qualcosa di scuro...non la trovavi più...ecco il motivo che; poi negli altri aerei.. ha nno verniciato le vasche in grigio chiaro..



comunque segui le indicazioni di un aereo canadese ,per regolarti sui colori dehli interni e dei restanti pannelli....pertanto NON considerare ovviamente i NORTH AMERICAN :lol: che sono diversi...



F86%20Cavallino%20Rampante%20-%20Marco%20Baltieri%2010.JPGF+-+86+SABRE+COCKPIT++2-1.jpg02.jpg

ciao eugy!!



per caso tuo papa'si ricorda di che colore erano le cinture di sicurezza dei seggiolini negli esemplari con gli abitacoli neri???

Link to comment
Share on other sites

mio papà era ragazzo...e non lavorava sugli f-86...ma gli vedeva solo di passaggio... :lol:



mio nonno.....lavorò con gli F-84G e F-84F; f-104G..(6^aertobrigata)

poi mio papà lavorò con gli F-104G; MB-326; TORNADO (6°stormo)



le cinture SE: e dico SE....ed aggiungo "potrebbero" essere in un dorato molto chiaro.......tipico dell'epoca come quelle...dell'imbracatura del paracadute del pilota..che erano in un verde oliva medio 081125_siege_ejectable_f-86E_Sabre_ejection_seat_1.jpg081125_siege_ejectable_f-86E_Sabre_ejection_seat_2.jpg081125_siege_ejectable_f-86E_Sabre_ejection_seat_3.jpg081125_siege_ejectable_f-86E_Sabre_ejection_seat_4.jpg









e come puoi notare..da foto lo sportellino aperto presenta: l'interno in grigio chiaro e l'interno del vano in verdino chiaro

Edited by eugy78 Fishbed
Link to comment
