Guest Folgore

Collimatori caccia

Recommended Posts

Guest Folgore

Ho aperto questa discussione perchè volevo sapere come erano i collimatori dei caccia della seconda guerra mondiale. Volevo sapere cosa era un mirino giroscopico, e cosa avevano di tanto speciale? che calcolassero loro la curva di caccia adatta per centrare il bersaglio ( dubito abbiano i sensori)? chiedo aiuto specialmente a Kometone (le cui conoscenze sono indiscutibilemnte ampie in materia), che ha i progetti Macchi....

Grazie mille ;)

Share this post


Link to post
Share on other sites

è un po' un casino, l'unico sito che ti può aiutare è in tedesco



http://www.luftarchiv.de/index.htm?http://...ren/junkers.htm



sul menù a sinistra: Bordausruestung > Zielsuchgeräte



in due parole funzionano così: il reticolo che compare sul vetro semiriflettente è modificato nella sua posizione dalle forze inerziali che agiscono sull'aereo. Se per esempio un pilota spara al bersaglio mentre vira la forza centrifuga a cui è sottoposto l'aereo viene compensata automaticamente dal collimatore, che fa sì che il cerchio di mira si trovi comunque in corrispondenza della direzione dei colpi (e non del velivolo)

Share this post


Link to post
Share on other sites
Guest Folgore

ho un pò capito... ma tutta quella roba sotto la mirino? tipo il P47 sotto al mirino ha una specie di "mento" con ci si scritto "no hand hold" ecco, cosa è quella roba??

grazie cmq!

Share this post


Link to post
Share on other sites

era un semplice cuscinetto imbottito... con scritto non toccare



infatti la posizione di un mirino era regolata con il micrometro...

Share this post


Link to post
Share on other sites
Guest Folgore

ah ora ho capito cosa è........danke!!

un altra cosuccia, ehm, e un mirino giroscopico? tipo il Revi16B cosa era?

Share this post


Link to post
Share on other sites

Tutti i mirini tedeschi erano collimatori tradizionali, come ho spiegato sia io che il sito che ho messo. Fanno eccezione l'EZ-42, che era un collimatore giroscopico (come l'americano K-14) applicato agli ultimi aerei da caccia tedeschi (ed in pochissimi esemplari). Il loro funzionamento è simile ai mirini tradizionali, la differenza sta che al contrario di essi questi sfruttano un giroscopio per "sentire" le accellerazioni dell'aereo e quindi modificare la posizione del cerchio sul vetro



Askania EZ-42




http://www.429sqn.ca/acmgs.htm



http://en.wikipedia.org/wiki/Gyro_gunsight

Share this post


Link to post
Share on other sites
Guest Folgore

grazie mille komet! hai colmato una grave lacuna nelle mie conoscenze...

i mirini italiani erano mirini validi?





scusa tanto le domande, è che non so praticamente nulla in materia! :helpsmile:

Share this post


Link to post
Share on other sites

allora i mirini diciamo fissi come quelli di cfs non venivano utilizzati dai vari mustang,spit,emil etc.?

Share this post


Link to post
Share on other sites
Guest Folgore

@dogfighter

assolutamente no! quelli sono semplici disehgni su vetri, non servono a nula a meno che la forza centrifuga sia nulla, cioè volo orizzontale perfetto......

CFS è un simulatore superatissimo, io ti consiglio la serie di TargerWare...



;)

Share this post


Link to post
Share on other sites

non ho idea di cosa state parlando, ma i mirini telescopici servivano solamente per indicare la direzione dei colpi... il resto era tutta abilità...



il classico collimatore italiana era il SanGiorgio, e doveva essere relativamente decente...

Share this post


Link to post
Share on other sites
Guest Folgore
;) su Combat Flight simulator 1-2-3 i mirini dei caccia sono semplici vetri ocn disegnati 4 righe che convegono al centro in un cerchietto.

Share this post


Link to post
Share on other sites
Guest iscandar
;) su Combat Flight simulator 1-2-3 i mirini dei caccia sono semplici vetri ocn disegnati 4 righe che convegono al centro in un cerchietto.

a parte quello del P51 che è un collimatore come sopra descritto

Share this post


Link to post
Share on other sites

Salve a tutti,

per il modello del Macchi C 200 che sto costruendo, vedere nella sezione "Modellismo" se interessati, sto cercando disegni con le dimensioni principali del collimatore San Giorgio.

Ho delle immagini, anche molto chiare, però mi mancano le dimensioni.

Ringrazio in anticipo chiunque possa aiutarmi.

Alberto

Share this post


Link to post
Share on other sites
:helpsmile: ...qualcuno ha qualche informazione sul collimatore san giorgio montato sui caccia italiani della serie 5 ? ....che so disegni, particolari, istruzioni ?...grazie

Share this post


Link to post
Share on other sites
:helpsmile: ...qualcuno ha qualche informazione sul collimatore san giorgio montato sui caccia italiani della serie 5 ? ....che so disegni, particolari, istruzioni ?...grazie



Ciao,

non sono in grado di risponderti personalmente, però ti suggerisco di andare a vedere questa discussione:

150GCT

è necessario registrarsi ma, a mio giudizio, ne vale la pena perchè quel sito è frequentato da numerosi esperti in materia di aerei 2GM.

Uno di questi è Maurizio Di Terlizzi che, oltre a scrivere libri aeronautici è anche un validissimo modellista che, in tempi recenti, si è messo anche a realizzare magnifiche riproduzioni, in scala 1:1, di cloche e collimatori tra cui il San Giorgio tipo B di cui allego due foto postate sempre da lui sul forum suddetto.


Cordialità

Alberto

Share this post


Link to post
Share on other sites

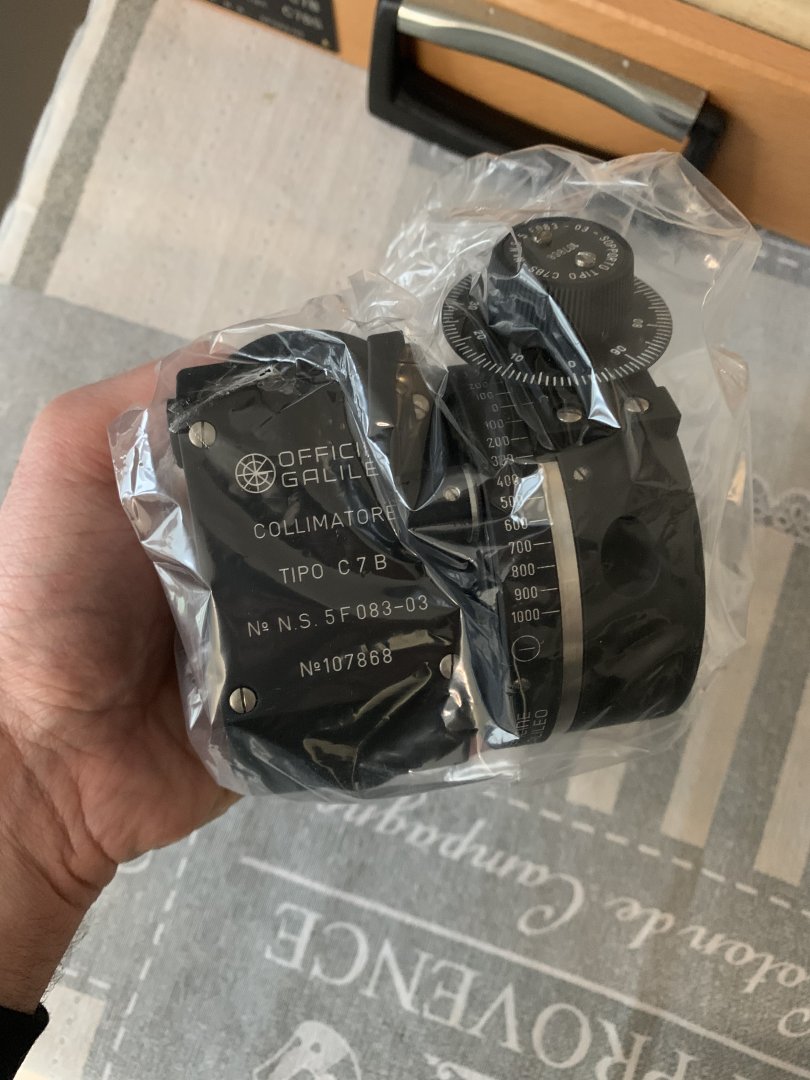

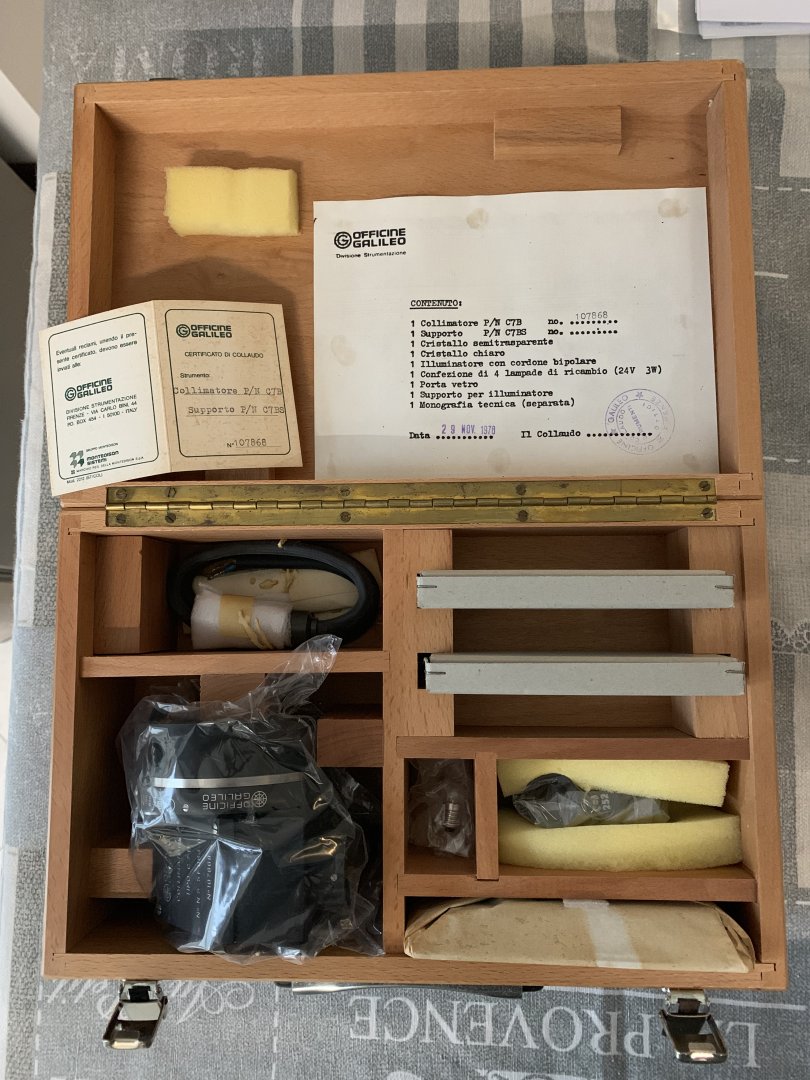

Buongiorno a tutti, sono Max, volevo chiedervi informazioni riguardo un collimatore che ho a disposizione, sicuramente voi che siete più esperti di me ne saprete di più...

allego qualche foto!



grazie!
