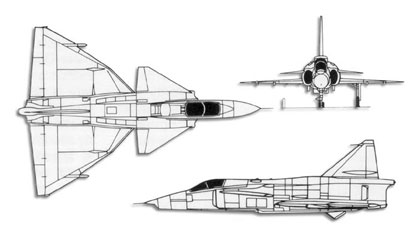

SAAB 37 Viggen trittico

Riferito a
JA37D Viggen

Costruttore
SAAB

Funzione primaria
Caccia intercettore

Equipaggio
Uno

Dimensioni
Lunghezza : 16,43 m compresa sonda

Apertura alare : 10,6 m

Altezza : 5,9 m

Superficie alare : 46 mq

Pesi
A vuoto : 12.200 kg

Massimo al decollo : 20.500 kg

Propulsione
Un turbofan Volvo RM8B da 7.415 kg/s di spinta a secco e 13.125 kg/s con postbruciatore.

Carburante interno : 4.500 kg circa

Rifornimento in volo : no

Prestazioni
Velocità max in quota : Mach 2,1 a 11.000 m

Velocità max sul livello del mare : Mach 1,1

Quota operativa massima : oltre 18.000 m

Velocità di salita iniziale : 200 m/s

Tempo di salita a 10.000 dal rilascio freni : 90 secondi; 100 secondi (con missili aria-aria)

Autonomia max : 2.250 km

Raggio d'azione operativo : 400 km aria-aria

Rateo di virata : 15,6°/sec a 0,6 Mach a bassa quota; 14,3°/sec a 0,9 Mach a bassa quota; 12,2°/sec a 0,8 Mach a 10.000 piedi; 11,6°/sec a 0,9 Mach a 10.000 piedi; 8,9°/sec a 0,9 Mach a 20.000 piedi.

Avionica

  • Radar multimodale Ericsson PS-46
  • Sistema di navigazione INS KTL-70L
  • Radar di navigazione Decca Doppler Type 72
  • Dispenser Flare / Chaff BOL-451
  • RWR
  • Opzionale: Ericsson-SAAB U95 Jamming Pod

Armamento
Un cannone Oerlikon KCA da 30 mm con 150 colpi.

4 missili classe AMRAAM, 2 missili classe Sidewinder e 1 serbatoio esterno centrale.

Quella descritta è la configurazione tipica in missione aria-aria.
Uno dei missili classe AMRAAM può essere sostituito da un pod ECM tipo U95.
