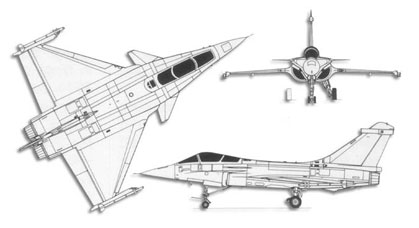

Rafale trittico

Riferito a
Rafale C/D

Costruttore
Dassault Aviation (Francia)

Funzione primaria
Caccia multiruolo

Equipaggio
Uno

Dimensioni
Lunghezza : 15,27 m

Apertura alare : 10,8 m (incluse wingtips)

Altezza : 5,34 m

Superficie alare : 45,7 mq

Pesi
A vuoto : 9.850 kg

Massimo al decollo : 24.500 kg (in sovraccarico fino a 27.000 kg)

Massimo in atterraggio : 22.500 kg

Propulsione
Due turbofan SNECMA M88-2b, ciascuno con spinta max di circa 5.000 kg/s a secco e circa 7.500 kg/s con postbruciatore.

Carburante interno : 5.700 litri (4.500 kg)
Predisposizione per serbatoi dorsali conformal (capacità totale 2.300 litri)

Rifornimento in volo : si, dispone di sonda fissa, amovibile.

Prestazioni
Velocità max : Mach 2 a 11.000 m; Mach 1,1 sul livello del mare.

Velocità max a pieno carico : Mach 1,04

Quota operativa massima : oltre 17.000 m

Velocità di salita iniziale : oltre 300 m/s

G limit : +9 / -3,2 G

Rateo di rollio : oltre 270 gradi/sec

Rateo di virata massima istantaneo (ITR) : oltre 30 gradi/sec

Raggio d'azione a/a : 1.850 km con 4 serbatoi esterni e 8 MICA a 12.000 m di quota.

Raggio d'azione a/s : 1.050 km con 3 serbatoi esterni, 4 MICA e 12 bombe da 250 kg, con profilo di penetrazione a bassa quota.

Avionica

  • Radar multimodale Thales RBE-2 a scansione elettronica passiva con modalità TF, con capacità di ingaggiare fino a 8 bersagli contemporaneamente con i missili MICA
  • Suite optronica Thales/SAGEM OFS, comprendente IRST, TV e telemetro laser
  • Piattaforma di navigazione inerziale SAGEM Sigma 95N/RL90 con giroscopio laser e GPS
  • Sistema radio Have Quick e sistema dati MIDS (compatibile JTIDS / Link 16)
  • Suite integrata di ESM/ECM Thales/Matra-BAE SPECTRA (comprende allarme laser, radar e missile, jammers attivi e 4 dispenser di chaff e flares)
  • Pod di designazione laser Damocles o ATLIS
  • Pod di navigazione Thales NAVFLIR
  • Pod di ricognizione Reco-NG
  • Casco HMS OPSIS/Topsight

Armamento
Un cannone interno DEFA-791A da 30 mm con 125 colpi per arma e cadenza di fuoco pari a 2.500 colpi/min.

14 punti di attacco così suddivisi:
4 piloni laterali "conformal" in fusoliera
2 piloni centrali in tandem in fusoliera (uno utilizzabile per serbatoi da 1.150, 1.250 o 2.000 litri)
2 piloni subalari interni (carichi pesanti e serbatoi da 1.150, 1.250 o 2.000 litri)
2 piloni subalari mediani (carichi pesanti e serbatoi da 1.150 o 1.250 litri)
2 piloni subalari esterni
2 wingtips per missili classe MICA o Magic.

Il Rafale può trasportare un totale di 6.000 kg di carico bellico esterno in condizioni normali, elevabile fino al limite massimo di 9.500 kg.
Nelle missioni aria-aria, fino a 8 missili aria-aria MICA IR/EM possono essere montati ai punti di aggancio in fusoliera e alle wingtips, oltre a 2-4 serbatoi ai piloni subalari.
Nelle missioni aria suolo, mantenendo fino a  4 missili MICA per autodifesa, possono essere montati pod di designazione laser (ATLIS o Damocles) e pod di navigazione (Thales NAVFLIR) ai due attacchi conformal anteriori di fusoliera, e numerose combinazioni tra serbatoi, bombe e missili.
Il Rafale è infatti compatibile con il missile nucleare ASMP, i missili antinave Exocet, bombe PGM a guida Laser/TV/IIR fino a 1.000 kg,  bombe a guida laser BGL fino a 1.000 kg, bombe Sagem AASM a guida GPS+IIR, missili aria-suolo AS-30L, missili da crociera Apache / SCALP / Storm Shadow, e in genere ogni tipo di armamento aria-suolo in dotazione alle forze aeree francesi.
Si noti che i due punti d'aggancio centrali in tandem possono essere entrambi utilizzati per trasportare un missile MICA ciascuno, ma se quello anteriore è utilizzato per un serbatoio o altri tipi di carichi pesanti (come il pod da ricognizione RNG o il missile ASMP), quello posteriore resta vuoto.
Solo i serbatoi da 1.250 litri consentono il volo supersonico.

Nota :
I dati tecnici indicati sono quelli più aggiornati e si riferiscono agli esemplari di produzione in configurazione definitiva.
Essi differiscono, anche sensibilmente, rispetto ai dati comunemente reperibili, che si riferiscono agli esemplari di pre-produzione.
