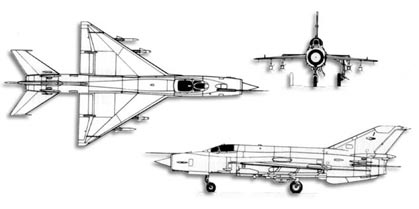

MiG-21 Fishbed trittico

Riferito a
MiG-21BIS Fishbed N

Costruttore
Mikoyan Gurevich

Funzione primaria
Caccia leggero

Equipaggio
Uno

Dimensioni
Lunghezza : 15,76 m (sonda inclusa)

Apertura alare : 7,17 m

Altezza : 4,13 m

Superficie alare : 23 mq

Pesi
A vuoto : 6.050 kg

Massimo al decollo : 10.050 kg

Propulsione
Un turbojet Tumansky (Soyuz) R-25-300 da 4.300 kg/s di spinta a secco e 7.500 kg/s di spinta con postbruciatore.

Carburante interno : 2.900 litri

Rifornimento in volo : no

Prestazioni
Velocità max : Mach 2,05 a 11.000 m; Mach 1,05 sul livello del mare

Quota operativa massima : oltre 16.000 m

Velocità di salita iniziale : 220 m/s

G limit : +8 / -4 G

Rateo di virata massima istantaneo (ITR) : 13 gradi/sec

Rateo di virata massima sostenuto (STR) : 7,5 gradi/sec

Autonomia max : circa 2.000 km con 3 serbatoi esterni.

Raggio d'azione : 700 km circa con 500 kg di carico bellico e 1 serbatoio esterno

Avionica

  • Radar “Jay Bird” RP-22
  • Allarme RWR “Sirena” SPO-10
  • Sistema di bombardamento balistico ASP-PFD
  • ECM / Chaff / Flare

Armamento
Un cannone GSh-23L da 23 mm a due canne con 200 colpi;

Un punto d'aggancio centrale “bagnato” (solitamente utilizzato per un serbatoio esterno da 800 litri)
Quattro punti d'aggancio subalari di cui i due interni bagnati (per serbatoi da 400 o 800 litri), ciascuno in grado di trasportare un carico di 500 kg.

La configurazione tipica aria-aria prevede, oltre al cannone, due-quattro missili classe Atoll mentre in configurazione di attacco può trasportare una bomba nucleare tattica, o 2 bombe da 500 kg e 2 da 250 kg, o 4 lanciarazzi multipli.
Il carico bellico complessivo non può superare i 2.000 kg.
