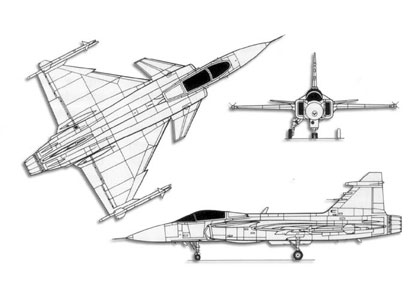

JAS-39 Gripen trittico

Riferito a
JAS-39C Gripen

Costruttore
SAAB

Funzione primaria
Caccia multiruolo

Equipaggio
Uno

Dimensioni
Lunghezza : 14,1 m

Apertura alare : 8,4 m

Altezza : 4,5 m

Superficie alare : 25,5 mq

Pesi
A vuoto : 6.800 kg

Massimo al decollo : 14.000 kg

Propulsione
Un turbofan Volvo Flygmotor RM12 da 5.500 kg/s di spinta a secco e 8.200 kg/s in A/B.

Carburante interno : 2.270 kg

Rifornimento in volo : opzionale, con sonda retrattile.

Prestazioni
Velocità max in quota : Mach 2

Velocità max sul livello del mare : Mach 1,15

Quota operativa massima : 20.000 m

Velocità di salita : 10.000 m in 2 minuti

G limit : +9 / -3 G

Rateo di virata massima istantaneo (ITR) : circa 30 gradi/sec

Rateo di virata massima sostenuto (STR) : circa 20 gradi/sec

Autonomia max : 3.000 km di trasferimento con serbatoi esterni

Raggio d'azione operativo a/a : 900 km

Raggio d'azione operativo a/s : 1.200 km Hi-Lo-Hi; 750 km Lo-Lo-Lo.

Avionica

  • Radar multifunzione Ericsson PS-05/A
  • Sistema di navigazione Honeywell Laser-INS + GPS
  • Sistema di autoprotezione CelsiusTech / EWS-39 con RWR, ESM, ECM, Chaff e Flares
  • Sistema data-link TIDLS
  • Opzionale: Pod di navigazione/attacco PWS-39 (Litening) con FLIR e illuminatore laser
  • Opzionale: Pod di ricognizione SAAB-Tech MARS-39 / SPK-39 oppure Vinten Vicon
  • Previsto: sistema IRST SAAB OTIS

Armamento
Cannone interno Mauser BK27 da 27 mm con 120 colpi.

2 slitte alle wingtips per missili classe Sidewinder;
1 pilone centrale in fusoliera bagnato;
4 piloni subalari di cui i due interni bagnati.
Sotto la presa d'aria destra è disponibile una stazione utilizzabile per vari tipi di pod.
Carico bellico massimo teorico: 6.500 kg

Configurazione tipica di intercettazione:
2 AMRAAM, 2 Sidewinder e 1-3 serbatoi esterni.

Configurazioni tipiche di attacco al suolo:
4 Maverick, 2 Sidewinder e 1 serbatoio esterno;
2 Bombe a guida laser classe Paveway, 1 pod Litening, 2 Sidewinder e 1-3 serbatoi esterni;
2 Dispenser stand-off DWS-39, 2 Sidewinder e 1 serbatoio esterno.

Configurazione tipica da ricognizione:
1 pod da ricognizione, 2 Sidewinder, 1-3 serbatoi esterni.

Configurazione tipica antinave:
2 missili RBS-15, 2 Sidewinder, 1 serbatoio esterno.
