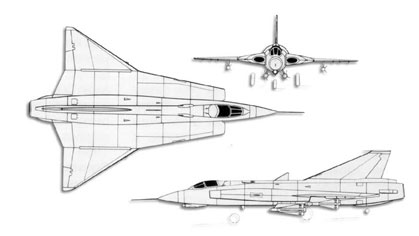

SAAB 35 Draken trittico

Riferito a
J-35J Draken

Costruttore
SAAB

Funzione primaria
Caccia intercettore

Equipaggio
Uno

Dimensioni
Lunghezza : 15,35 m

Apertura alare : 9,4 m

Altezza : 3,89 m

Superficie alare : 49,2 mq

Pesi
A vuoto : 7.400 kg

Massimo al decollo : 12.270 kg

Propulsione
Un turbojet Volvo Flygmotor RM6C da 5.750 kg/s di spinta a secco e 7.830 kg/s con postbruciatore.

Carburante interno : 2.900 kg

Rifornimento in volo : no

Prestazioni
Velocità max in quota : Mach 2 (Mach 1,4 con armamento esterno)

Velocità max sul livello del mare : intorno a 1.000 km/h (dato stimato)

Quota operativa massima : 20.000 m

Velocità di salita iniziale : 175 m/s

Autonomia max : oltre 3.000 km di trasferimento con serbatoi esterni

Raggio d'azione operativo : 600 km circa

Avionica

  • Radar da intercettazione Ericsson PS-011/A
  • IRST Hughes AN/AAR-4
  • Autopilota
  • IFF
  • RWR
  • Dispenser Chaff/Flare

Armamento
Un cannone interno Aden da 30 mm con 100 colpi.

Un punto d'aggancio centrale (sdoppiabile) in fusoliera, per missili o serbatoi.
Due punti d'aggancio subalari interni per missili o serbatoi o lanciarazzi da 75 mm.
Due punti d'aggancio subalari esterni per missili.
Sei punti d'aggancio subalari utilizzabili solo per coppie di razzi da 135 mm.

In missione di intercettazione tipica, il Draken, nella versione J,  trasportava una coppia di missili a guida IR (Sidewinder o Falcon) e una coppia di missili a guida SARH (Falcon), oltre a due serbatoi esterni.
In missione di attacco al suolo, l'armamento tipico del J-35J era rappresentato da 12 razzi non guidati da 135 mm.
